Y9-38系列鍋爐離心通風機

作者：admin 發布時間：2020-02-14 18:47

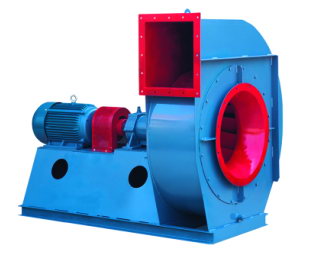

Y9-38型鍋爐引風機

用途：

☆風機的用途
           Y9-38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部門風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點失言的高效節能產品，具有效率高、噪聲低、性能曲高效區寬廣等優點。
           本風機適合于配有省煤器（預熱器）和消煙除塵裝置的0.5～35t/h工業鍋爐選用。進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250°C。
            在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。
☆風機的特點
            當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。機號相同的兩個系列風機的聯接及安裝尺寸相同。
☆風機的型式
            1、本風機制成單吸入。機號有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三個機號。
            2、本風機又可制成順時針和逆針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱為左旋風機，以左表示。
            3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。
☆風機的結構
           風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
           1、葉輪：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。
            2、機殼：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。
           3、進風口：制成收斂式流線形整體結構，用螺栓固定于風機一側。
            4、傳動組：由主軸、水冷軸承箱、聯軸器組成。
           主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。№4～6.3采用整體式軸承箱；№7.1～16采用剖分工軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按 0.5m³/h～1m³/h考慮。軸承箱上裝有溫度計和油位指示，軸承箱采用30號機械油，加油量按油標標志要求實施。
            5、調節門：用來調節風機流量大小。調節門為花瓣調心式，軸向安裝于進風口之前，采用外部傳動的結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。調節門的板把位置從進風口方向看在右側，對右旋轉風機，把從下往上推是從全閉到全開方向；對左旋轉風機，板把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫（260°C）膨潤土脂，使風機在高溫運轉時不至失效。

格：

機號	配用電機	轉速	風量	全壓
(No)	(Kw-P)	(r/min)	(m3/h)	(Pa)
4D	5.5	2900	3297-4396	2275-2334
4D	7.5	2900	4945-5495	2294-2226
4..5D	11	2900	4694-7824	2873-2814
5D	15	2900	6439-7513	3550-3648
5D	18.5	2900	8586-10733	3658-3481
5.6D	30	2900	9047-12063	4452-4579
5.6D	37	2900	13571-15079	4551-4364
6.3D	5.5	1450	6441-7514	1402-1441
	7.5	1450	8588-10735	1451-1372
	45	2900	12882-15029	5639-5786
	55		17176-19323	5805-5707
	75		21470	5521
7.1D	11	1450	9219-12292	1784-1873
	15		13829-16902	1863-1794
	18.5		18439	1735
8D	22	1450	13189-19783	2275-2363
8D	30	1450	21982-26378	2334-2206
9D	37	1450	18778-25038	2873-3010
9D	55	1450	28168-37557	2991-2785
10D	55	1450	25760-30053	3550-3687
	75		34346-42933	3716-3648
	90		47226-51519	3569-3442
11.2D	110	1450	36190-48254	4462-4658
	132		54285-60317	4462-4570
	160		66349-72381	4471-4324
	30	960	23960-31947	1951-2039
	45	960	35941-47921	2030-1892
12.5D	160	1450	50312-58697	5560-5766
	200		67082	5805
	250		75468-83853	5766-5697
	315		92238-100624	5580-5384
	55	960	33310-44413	2432-2540
	75		49965-61068	2530-2441
	90		66620	2353
	22	730	35330-39550	1402-1461
	30		33772-42215	1471-1441
	37		46437-50659	1412-1363
14D	75	960	46789	3049
	90		54597	3167
	110		62397-70197	3187-3167
	132		77997-85795	3128-3059
	160		93596	2961
	37	730	355586-41517	1765-1833
	45		47448-53379	1846-1833
	55		59310	1814
	75		65241-71172	1775-1716
16D	160	960	69856-81498	3391-4138
	200		93141	4176
	250		104784-128069	4138-4001
	280		139712	3863
	75	730	53119-61973	2304-2392
	90		70826-79679	2402-2392
	110		88533-97386	2363-2314
	132		106239	2235
